Como Dimensionar

Os rádios se comunicam via ondas eletromagnéticas que se propagam via aérea com presença ou não de ar (vácuo), ou seja, utilizam a velocidade da luz para se propagar, e são definidas por suas faixas de frequências:

Faixa HF

  • HF - 1 a 30 MGhz (mega hertz = 1 x 10^6 hertz) - São frequências baixas que com ondas de grande comprimento de onda definidas pela formula.
  • V= h (lambida). f logo h (lambida = comprimento) = V / f = 300 / 10 = 30 metros

Esta faixa tem comprimento de onda longo, logo, sua propagação tem pouca penetração em obstáculos, mas tem muita reflexão (bate e volta tipo sinuca), sendo assim utiliza a camada de ozônio como espelho e tem alcances gigantes ate 10.000 Km, sendo o rádio mais usado em fazendas, obras distantes, exercito etc. Rádios desta faixa precisam ter alta potência (100 watts) e uma grande fonte de alimentação, assim como a antena, que tem que usar recursos para diminuir o tamanho da antena que chega ser maior que 30 metros.

Faixa VHF

  • VHF - Faixa de rádios ocupada pelos rádios FM (88 a 108 MHz), rádio Amadores (134 a 148 Mhz) e as mais utilizadas, no caso dos rádios VHF profissionais vai de 150 a 174 Mhz.
  • h = 300 / 150 = 2 metros

Esta faixa tem excelente rendimento, as antenas tem tamanho aproximado de 2 metros. Esta faixa tem alcance em grandes distâncias em rádios portáteis (5 Km em área aberta sem repetidoras, 40 andares de prédio e 50 Km com repetidoras) e em rádios móveis (de 35 Km sem repetidora e 200 Km com repetidora).

Faixa de UHF

  • UHF - Faixa de frequência que vai de 300 a 3000 MHz, no caso dos rádios comerciais a frequência mais utilizada e de 450 a 470 Mhz.
  • h= 300 / 450 = 0,6 metros

Esta faixa tem grande refração (atravessa obstáculos), logo tem grande indicação para prédios com estruturas reforçadas.

Os rádios se dividem por categorias:

Aplicação

  1. Comercial - Rádios para uso profissional
  2. Amador - Rádios para uso amador tem classe HF, PX e PY
  3. Aéreo - São rádios usados na aviação
  4. Marítimo - Rádios usados em embarcações

Formato Físico

  1. Portátil - Pode ser VHF e UHF, são rádios de mão, também conhecidos como HT (hand transceiver - rádios de mão), walk talk (toda fala), transceptor de mão (transmissor-receptor de mão). Este rádio tem potência máxima de 5 watts em VHF e 4 Watts em UHF. O alcance deste modelo é muito menor que os móveis e fixos. As antenas destes rádios já vêm de fábrica pré-configurada, sendo vendidos por classes diferentes para cada intervalo de frequência. Os rádios portáteis de 0,5 watts (talkabout) não precisam de legalização de frequência e podem usar frequências itinerantes (livres).
  2. Móvel - Rádios instalados em veículos com potencia máxima de 45 watts (VHF) e 40 watts (UHF). Este tipo de rádio tem a necessidade de uma antena que varia de acordo com a frequência de 10 cm a 3 metros e também de uma fonte de 12V e no mínimo 10 amperes. Este tipo de rádio tem uma instalação mais complicada.

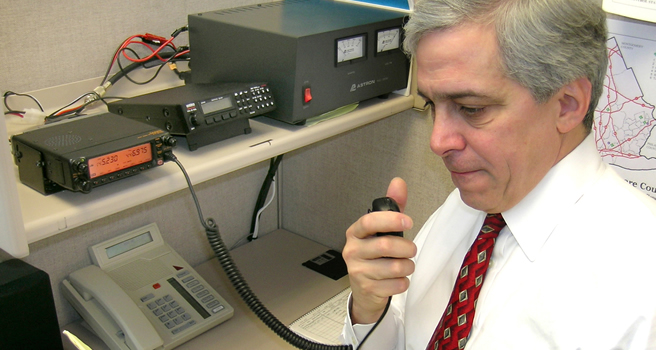

  3. Fixo - Rádios iguais aos móveis, mas que ao invés de usar a bateria do carro usam fontes de alimentação e antenas fixas com rendimento muito acima dos móveis, logo tem um alcance maior de que móveis, e o cabo é grosso e pode ter até 100 metros, podendo ser instalado no alto de um prédio com a base no subsolo com poucas perdas.
  4. Repetidoras e Interfaces - São aparelhos que ficam no alto de montanhas ou prédios e funcionam como espelhos de frequência, recebendo e retransmitindo com 45 watts de potência. Este recurso aumenta muito o alcance de um rádio.  Imagine se estivermos com um rádio portátil próximo da base da montanha, provavelmente o alcance seria restrito a 5 Km em área aberta, seja pela baixa potência do portátil e a antena com baixo rendimento, mas com a repetidora o alcance pode chegar a 200 Km de distância.

Tecnologias

  1. Analógicas - O áudio transmitido é o mesmo recebido, sendo assim, dá poucos recursos de controle e poderá ser monitorado por um rádio especial (scanner - Escuta). Nesta tecnologia aqueles que estiverem na mesma frequência e sub-tom (recurso de sigilo) poderão ser ouvidos por terceiros. O único meio de verdadeiro sigilo é a instalação de um acessório chamado scambler (embaralhador).
  2. Digitais - São rádios com tecnologia mais complexa, e que tem um custo maior, mas proporciona excelentes facilidades de controle e múltiplas pessoas falando em sigilo na mesma frequência. Utilizando este recurso foram criados os rádios trunking (troncalizados), que é o mesmo da Nextel em faixa de 800 a 900 MHz. Com estes rádios podem-se construir complexos sistemas abrangendo países inteiros.

Isolamento

  1. Normal - Rádio sem isolamento pleno do circuito, apesar de ter isolamento básico na caixa.
  2. Intrinsicamente seguro - Rádios totalmente isolados para ser usados em áreas de gases explosivos, ou seja, quando aperta o PTT (botão de transmitir) há infinitésima centelha que pode provocar uma explosão, neste caso, esta microscópica centelha não vai afetar externamente. É o mais indicado para áreas de petróleo e gases.
