A Knx do Brasil

Somos uma empresa de engenharia de automação com ampla experiênciade mercado, composta por engenheiro s e técnicos altamente capacitados para aexecução de obras de pequeno e grande porte, pois somos PARTNER KNX (Projetistas credenciados pela KNX internacional com inserção no site da KNX). Contamos coma colaboração de parceiros do Brasil e exterior para execução de obras depequeno e grande porte, e implementação de qualquer aplicação relacionado asáreas de: Automação (industrial, residencial e predial) e áreas relacionadas.Oferecemos:

1- Consultoria e projetos de engenharia.

2- Instalação e manutenção de sistemas.

3- Distribuição de produtos a nível nacional.

4- Treinamento, cursos e certificação de equipes de instaladores e engenheiros.

Exemplo de Projetos Executados no MUNDO e Downloads de documentos

Obras KNX no mundo, clique aqui

Apresentação KNX e Obras Siemens  Clique aqui

Catalogo predial Siemens KNX Clique aqui

Obras KNX Premiadas, clique aqui.

Obras em Portugal da Parceira TEV clique aqui

Certificado Partner KNX

Buscamos parcerias e clientes: Construtoras, engenheiros, arquitetos, empreendimentos, investidores, revendas, etc.

Domotica e Automação - O que fazemos.

Uma solução de Domótica coloca a Tecnologia ao seu serviço, de uma forma simples e flexivel.

A Domótica oferece a máxima Segurança, Conforto, Mobilidade e Eficiência Energética, adaptada ás necessidades de cada caso.

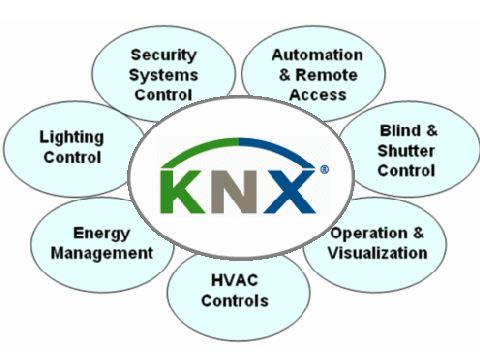

A Domótica pode integrar o controlo de todas as áreas de uma instalação:

- Controlo de Iluminação (interior e Exterior): On/Off, regulável e LEDs RGB

- Controlo de Motores: estores, cortinas, portões, etc.

- Segurança: intrusão, inundação, fogo, gás

- Controlo de Climatização: Aquecimento, Ventilação e Ar Condicionado

- Controlo de Refrigeração e aquecimento

- Controlo de acessos e estacionamento

- Monitorização de Consumos Eléctricos

Para cada uma das áreas que integrem a solução, o sistema permite:

- Programação Horária

- Controlo por grupo

- Criação de cenários integrados de iluminação

- Integração com Video Porteiro iP

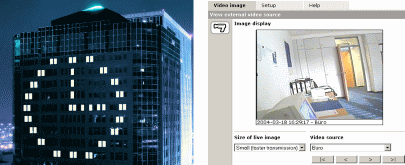

- Integração com CFTV

Todos os elementos controlados poderão ser accionados de formas tão variadas como:

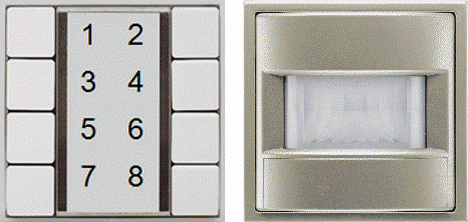

- detectores vários
- tradicionais interruptores

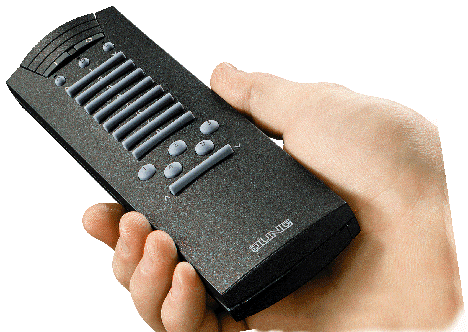

. telecomandos simples ou personalizados
- computador local ou remoto (via Internet)
- Interface na televisão (Media center)
- Teclado táctil wifi / Tablet: iPad, Archos (windows), Tablets Android

- telemovel: iPhone, Blackberry, Android, Windows Mobile , Simbian

Tipos de Edificações:

Residencias, predios residenciais, predios comerciais, shoppings, lojas, industrias, escolas, hospitais, empresas públicas, estádios, clubes, condominios, hoteis, museus e muito mais.

O mais importante num sistema de Domótica é desenvolver a solução adequada às necessidades de cada cliente, garantindo a Qualidade/Fiabilidade do sistema, e a facilidade de utilização.

De forma a disponibilizar a solução mais adequada a cada caso, a Tecnovendas especializou-se em vários Sistemas: KNX / Eib.

De forma a obter o melhor resultado, a KNX / Tecnovendas garante:

- Toda a colaboração no Desenho da Soluçao

- Todo o apoio em Obra (ao instalador/electricista)

- Finalizacao e treinamento da aplicação.

Quando pretendido, a Tecnovendas pode assegurar a execução da empreitada de electricidade.

Soluçoes simples ou complexas

Edifícios

Residencias

Apartamentos

Comércio

ou

Remodelação

O que é o KNX

É um protocolo aberto de automação residencial e predial como resultado da união de mais de 249 maiores empresas de automação do mundo. Resultando na alta tecnologia de automação predial. Hoje temos mais de 100 mil produtos como opções para aplicações diversas e mais 200 mil instalações em todo o mundo.

Um só standard para todos os profissionais

Planificar a construção e a gestão de uma casa ou edifício, um establecimento

comercial ou industrial, não implica apenas uma grande quantidade de trabalho.

Significa também responder de forma individual às exigências técnicas

e financeiras. Estas têm aumentado exponencialmente nos últimos anos com novas

normas e restrições financeiras que implicam, no caso de uma instalação técnica,

ter em conta aspectos de eficiência energética e gestão eficaz da mesma.

KNX nasce em 1987. O que foi na altura uma ideia inovadora, é hoje um standard

suportado por exigentes normas europeias EN 50090 e CEN EN 1321-1.

Este standard PARA A GESTÃO TÉCNICA DAS CASAS E EDIFÍCIOS

é reconhecido como o único protocolo que cumpre com a norma internacional

ISO/IEC14543.

Os dados seguintes ilustram a magnitude atual do sistema KNX e o seu êxito:

.... Mais de 120 fabricantes de renome associados

.... Mais de 12.000 licenças do software ETS

.... Mais de 100.000 edifícios equipados com KNX

.... Mais de 10 milhões de produtos KNX instalados.

Um edifício “inteligente” é uma conversão rentável face às soluções tradicionais. Pode poupar a médio prazo até 30% dos gastos habituais.

Ainda que na fase de planificação e execução da obra a instalação da solução KNX supera em gastos a instalação eléctrica tradicional, na fase de utilização estes são consideravelmente reduzidos.

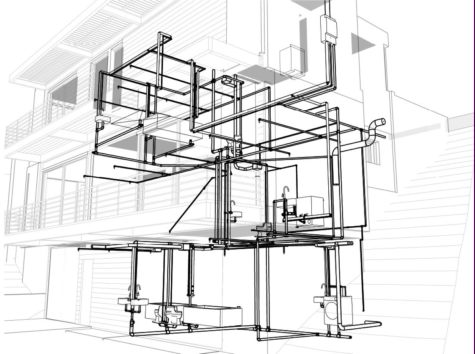

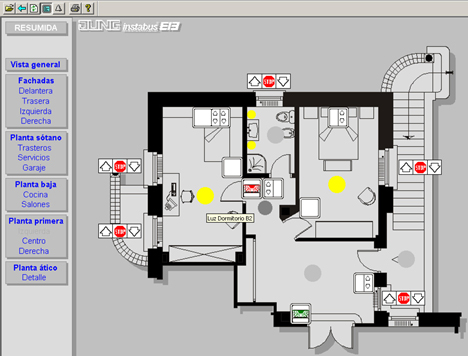

Planta CAD

Vantagens do sistema KNX:

Eficiência Energética,

Flexibilidade

e Conforto

Eficiência Energética

As instalações de climatização e iluminação dos edifícios e casas consomem grande parte da energia eléctrica das cidades. Consome-se aproximadamente 70% da energia nas instalações de climatização, 20% na iluminação e a restante noutras instalações. Com um sistema como KNX dota-se de inteligência as instalações de climatização e iluminação, tornando possível uma

gestão eficiente e uma poupança até

35% na climatização

40% na iluminação

As vantagens do sistema KNX

O Edifício inteligente

O sistema KNX de controlo e gestão técnica de edifícios destina-se

essencialmente a edifícios terciários e a casas de gama alta.

Com KNX, entrará em pleno na era da casa inteligente e do edifício moderno:

Instalar KNX da KNX do BRASIL num edifício é, antes de mais, conforto para os seus ocupantes, eficiência energética que se traduz em economia sobre os gastos de manutenção e exploração, evolução e flexibilidade da instalação eléctrica com um excelente nível de segurança.

A solução mais favorável a longo prazo

O ABC de uma instalação eléctrica é uma planificação cuidada.

Antes da construção da primeira parede, já se deveria ter instalado uma linha de bus KNX nas zonas onde se requerem interruptores, pontos de luz, tomadas de corrente, sensores etc... É dizer, uma rede de controlo paralela à rede eléctrica tradicional. Neste caso, o custo extra é mínimo mas os benefícios futuros são inquantificáveis.

Na verdade, isso permite-lhe ligar a tecnologia do edifício a uma rede também de futuro. Sem gastos elevados e sem ter que realizar obras futuras, o instalador e/ou integrador pode equipar e reequipar o edifício com componentes inteligentes de controlo KNX da KNX do BRASIL.

Com frequência as instalações de climatização e iluminação funcionam

mesmo quando não há utilizadores na sala ou instalações, mediante

uma detecção de presença ou movimento pode-se activar ou limitar

o seu funcionamento.

.... A regulação constante da iluminação permite aproveitar a luz natural

e activar a iluminação apenas na percentagem necessária.

.... Mediante controlos horários e aplicações de bloqueio podemos limitar

o consumo e evitar que as instalações entrem em funcionamento fora

do horário previsto.

.... A gestão e supervisão através de um computador central é possível

com o sistema KNX.

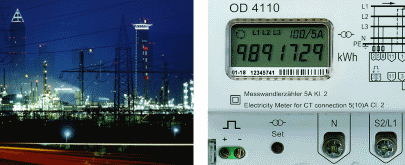

.... O sistema KNX permite monitorizar os consumos energéticos, informar

o departamento de manutenção de consumos anormais /anómalos ou falhas

nos diferentes circuitos e inclusivamente fazer manutenção preventiva das

lâmpadas medindo horas de funcionamento e número de acções ON/OFF.

Por definição os edifícios contam com uma duração útil de várias décadas e a necessidade de reorganização do espaço é apenas uma questão de tempo. Por isso é conveniente que as funções

do edifício se ajustem às exigências dinâmicas dos seus utilizadores de forma simples e económica, sem que por isso tenham que abrir paredes e colocar mais cabos. Isto é o que oferece o sistema KNX, com uma simples parametrização podemos adaptar a

funcionalidade ao utilizador.

Flexibilidade

Rentabilidade

Para decidir a rentabilidade de uma conversão, não se pode ter apenas em conta o cálculos da obra, mas também os gastos habituais de manutenção e consumo energético do edifício. Assim, a tecnologia do edifiício demonstra-se tanto mais rentável quanto mais flexível seja a sua capacidade de reacção para adaptar-se aos últimos avanços da técnica. Neste sentido, tendo em conta a preocupação pelo meio ambiente e pela diminuição dos gastos de energia, é necessário dispor

de um sistema de gestão que ofereça soluções inteligentes para que a energia seja empregue de forma eficaz.

As expectativas de comodidade em casas e escritórios nunca foram tão exigentes como actualmente. Uma instalação eléctrica moderna e

fácil de utilizar simplifica a vida diária e o trabalho quotidiano. Uma utilização cómoda e simples, estas são duas das premissas de KNX.

Conforto

Segurança

Para que os utilizadores gozem da maior segurança, a tecnologia do edifício tem que ser capaz de reagir de forma rápida e inteligente em situações críticas. Independentemente da presênca ou ausência de pessoas.

Topologia

Trazemos para o Brasil o KNX (www.knx.org), que e a mais avançada tecnologia de automação residencial e predial do mundo,utilizando – se de protocolo aberto. Tendo acima de 20 anos na Europa e EstadosUnidos e mais de 200 mil obras efetuadas, tendo em seu portfólio aplicações degrande e pequeno porte. O sistema KNX e produto da união das 249 maioresempresas do mundo no seguimento de automação e eletricidade (http://www.knx.org/pt/membros-knx/lista/),desenvolvendo uma tecnologia altamente inovadora com múltiplas possibilidadesde aplicação (Siemens, bosh, Schneider, ABB, Toshiba, Rockwell, Eberle, etc).No que tange ao meio de comunicação, existe quatro possibilidade, ou seja;

a) Um cabo único correndo todo o sistema semqualquer problema de interferência.

b) Sistema sem fio via rádio.

c) Sistema de transmissão por rede elétrica.

d) Transmissão via internet ou rede de computadores.

O Knx tem uma Topologia que suporta até 65.500 dispositivos divididos entre sensor e atuador.

A linha vermelha é de alimentacao de atuadores de maior carga e a verde alimenta sensores e envia dados.

Uma das principais vantagens do KNX, posso citar:

a) E um produto normalizado internacionalmente tendo garantia de compatibilidade futura.

b) Garantia de qualidade e compatibilidade entretodos os produtos e fabricantes

c) Um único sistema para programação egerenciamento.

d) São mais de 100 mil produtos desenvolvidos em 249 fabricantes possibilitando grandediversidade de aplicações para automação predial e residencial.

e) Possibilidade de trabalhar com ate 249fornecedores com produtos similares.

f) Pode ser acoplados a diversos tipos de sistemas.

g) Em configurações básicas suporta ate 65.500dispositivos.

Obs: Maiores detalhes clique no link http://www.knx.org/pt/standard-knx/principais-vantagens/.

O KNX pode ser instalado em diferentes tipos de construções,ou seja: Hospitais, estádio de futebol, clubes, prédios comerciais, prédiosresidenciais, residenciais, condomínios, shoppings, escolas, empresas, indústrias,rodoviária, aeroporto, etc.

Buscamos parcerias para todo o mercado brasileiro, o qual,poderão ser; Construtoras, arquitetos, revendas, instaladores, engenheiros,empreendedores, etc. Estamos confirmando agendamento de reunião para próximasegunda feira.

Benefício em qualquer tipo de Edifício

Desde o complexo edificio de escritórios até ao edificio residencial. Independentemente do tipo de edificio, o protocolo KNX permite uma gestão técnica eficiente a um baixo custo. O sistema KNX permite criar soluções complexas que dificilmente seriam realizáveis numa instalação convencional através de um painel táctil todas as aplicações instaladas, seja no residencial ou no terciário, podem ser controladas.

o uso eficiente de energia está a tornar-se muito importante. Maior conforto e segurança associado a um baixo consumo de energia, só pode ser alcançado pelo controlo inteligente e a monitorização de todos os produtos envolvidos.

Para se poder transferir todo o controlo para os componentes que fazem parte da gestão técnica de edificios, é necessário um sistema que resolva os problemas de equipamentos isolados garatindo que todos os equipamentos comuniquem através da mesma linguagem.

Um standard sustentado em mais de 20 anos de experiência no mercado.

Através do protocolo KNX todos os equipamentos de bus são ligados (cabo de bus, rádio-frequência, linha de potência ou IP/Ethernet), sendo possível trocar toda a informação sobre o estado de cada equipamento. Os equipamentos de Bus podem ser sensores ou actuadores necessários ao controlo e gestão de edificios, tais como: iluminação, estores, sistemas de segurança, gestão de energia, aquecimento, sistemas de AVAC, sistemas de monitorização e sinalização, interfaces para serviços e BMS, controlo remoto, contagem, controlo de audio/video, electrodomésticos etc. Todas estas funções podem ser controladas, monitorizadas e sinalizadas através de um sistema único sem necessidade de uma unidade de controlo central.

Uma abordagem simples com múltiplas vantagens

Custos de operação baixos resultam em poupança de energia
O aquecimento e a iluminação só são ligados quando é necessário, isto é, dependendo do tempo que se permaneça em casa, poupando-se assim energia e dinheiro. Para além disso, a iluminação pode ser controlada automáticamente em função da intensidade luminosa vinda do exterior, mantendo assim o nivel luminoso mínimo especificado para cada ambiente de trabalho, reduzindo-se o consumo de energia (apenas estão ligadas as luminárias que são necessárias).

Poupança de tempo
Interligando todos os equipamentos de comunicação através de um único cabo de bus reduz-se consideravelmente o tempo de instalação e espaço. Uma única aplicação independente (ETS – Engineering Tool Software) permite o design, engenharia e configuração de instalações que usem os produtos com a certificação KNX. Como a aplicação é independente de qualquer fabricante, o integrador consegue combinar produtos de diversos fabricantes com diferentes meios de ligação (cabo, rádio frequência, linha de potência ou IP/Ethernet) numa única instalação.

Flexibilidade e adaptabilidade em desenvolvimentos futuros
Uma instalação KNX pode ser facilmente adaptada para novas aplicações e facilmente expandida. Novos componentes podem ser facilmente ligados à instalação de bus existente

Todos os edifícios que se constroem estão dotados de uma instalação eléctrica convencional. Somente se aplica uma certa automatização à instalação de aquecimento e ar condicionado, que com frequência limita-se à utilização de um cronotermóstato, especialmente no caso de edifícios residenciais. Este tipo de controlo, apesar de ser adequado, com frequência torna-se insuficiente já que não tem em conta, para o controlo da climatização, certos aspectos tais como a presença ou não de pessoas no edifício.

Se analisarmos o controlo de iluminação, veremos facilmente que uma instalação convencional não é capaz de estabelecer um controle adequado, especialmente se atendermos a critérios energéticos. Sem dúvida alguma, a lenta introdução de elementos tais como os balastros electrónicos para lâmpadas fluorescentes estão a permitir uma maior eficiência energética nas instalações de iluminação, mas necessitam de ser complementadas com um adequado sistema de controlo para obter óptimos resultados.

De acordo com estas perspectivas, na hora de iniciar um projecto e para dar resposta a determinadas necessidades de uma instalação eléctrica, existem no mercado uma grande quantidade de componentes eléctricos e pequenos automatismos, capazes de proporcionar uma solução que satisfaça parcialmente essas necessidades.

Por analogia com o funcionamento na indústria, tradicionalmente aplicaram-se aos edifícios pequenos autómatos e elementos similares para proporcionar soluções para a gestão da climatização ou da iluminação. Não obstante, estas soluções parciais só complicarem a instalação, dado que estão baseadas em elementos centralizados e requerem uma importante cablagem em estrela.

Além disso, a colocação em serviço de este tipo de instalações costumam requerer a intervenção de diferentes empresas e finalmente obtemos um edifício que pode ter uma certa “inteligência” mas onde as diferentes tecnologias empregues costumam ser incompatíveis entre si. Como se poderá pretender uma boa comunicação de diferentes sistemas num computador central.

Felizmente, hoje em dia já existem tecnologias descentralizadas capazes de integrar componentes para distintas funções de engenharia do edifício., incluindo se são de diferentes fabricantes. O sistema standard KNX/EIB, que é um protocolo compatível entre mais de 100 fabricantes, e baseado numa tecnologia de bus descentralizado. Isto permite proporcionar uma solução integral para o controlo em edifícios.

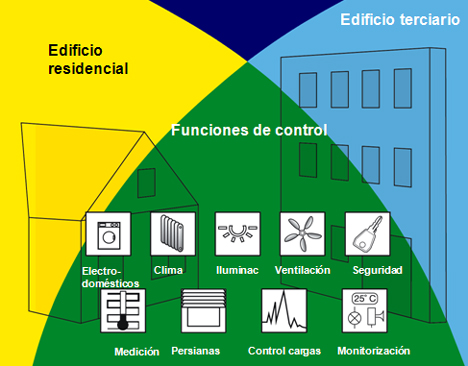

Necessidades de controlo em edifício residenciais

Nos edifícios residenciais podemos encontrar as seguintes funções a controlar:

• Iluminação: se desejamos obter um bom rendimento energético e um aceitável grau de conforto, é conveniente poder regular o nível de luz, além de condicionar a ligação da iluminação com a presença no edifício. A possibilidade de desligar a iluminação através de um controlo centralizado também é interessante.

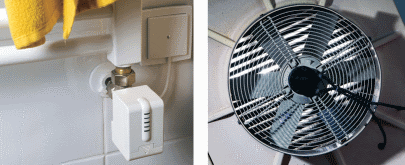

• Climatização (aquecimento e ar condicionado): junto com a iluminação, são os responsáveis de 80% do consumo energético de um edifício. Um óptimo controlo do nível de temperatura de referência, um funcionamento condicionado a horários e a presença e um adequado controlo central podem proporcionar um alto grau de conforto e poupança energética.

• Controlo de persianas: Está-se a difundir significativamente os usos de motores para persianas e toldos. Se combinar com um controlo adequado, podemos obter interessantes aplicações na protecção solar, que todavia podem afectar positivamente o consumo energético na iluminação e climatização.

• Segurança: devido aos altos índices de criminalidade, a segurança contra intrusão é um aspecto muito importante a ter em conta num edifício. Também tem importância, especialmente em edifícios residenciais, os controles de alarmes técnicos para fugas de água ou gás.

• Monitorização: especialmente no sector terciário, se se faz um exaustivo controlo dos aspectos mencionados, pode ser muito interessante dispor de software de visualização que permita monitorizar os parâmetros da instalação (níveis de temperatura, ligação de luzes, presença, etc.), que poderá estar afastado do edifício.

Todas as funções anteriormente descritas devem proporcionar um bom nível de conforto, segurança e poupança energética no edifício, e por sua vez permitir que a sua utilização seja simplificada. O mesmo é dizer por muito boa tecnologia que pareça uma solução, se ao utilizador se torna complexa de utilizar ou de entender, dificilmente a utilizará. Assim pois, é importante que a relação com o utilizador seja suficientemente simples e auto explicativa, deixando a sofisticação tecnológica em segundo plano. Porisso, deve-se procurar sempre a redução de custos e de manutenção da instalação, com o intuito de facilitar ao máximo possível futuras ampliações ou alterações de funções.

Sem dúvida, todas estas exigências representam um desafio para quem se disponha a projectar ou planificar as instalações de um edifício. A ampla oferta de soluções existente no mercado complica ainda mais a decisão, e também aumenta o risco de engano. Um amplo conhecimento das diferentes tecnologias e a formação continua são as principais armas para superar estes desafios.

Possibilidades de controlo

Diante de determinadas necessidades de controlo de um edifício, o projectista deve considerar então a solução que deve adoptar. Esta solução pode estar baseada em simples mecanismos convencionais, electromecânicos ou electrónicos, todos independentes entre si, ou pode optar pelo uso de um sistema de controlo. A seguir analisam-se diferentes opções, explicando em que situações cada uma delas é mais adequada:

Mecanismos ou automatismos convencionais

Trata-se simplesmente de elementos convencionais, de origem electrónica ou electromecânica, mas que geralmente necessitam de uma micro electrónica de controlo, ou a que têm é básica. Neste grupo podem-se classificar desde os interruptores ou botões de pressão convencionais até pequenos autómatos, passando por simples contactores ou teleruptores. Também aqui pode-se englobar uma ampla oferta de componentes de uma infinidade de fabricantes, tais como reguladores de luz, detectores de movimento, módulos telefónicos para telecomando, cronotermóstatos, programadores horários, sensores crepusculares, etc.

Estes elementos permitem dotar a instalação de um determinado grau de automatização que em certas ocasiões é suficiente para atingir os objectivos definidos. Por exemplo, se aquilo que se pretende é unicamente o controlo centralizado das persianas motorizadas do edifício residencial, bastará colocar em cada motor um controlador adequado que disponha de entrada auxiliar para centralização e depois unir todos através de cabos eléctricos no fim dos quais instalaremos um controlador central que pode estar equipado com programação horária.

Podemos dar outro exemplo com detectores de movimento. Este tipo de equipamentos, cujo uso tem vindo a crescer significativamente para aplicações de controlo de iluminação, proporcionam uma importante economia de energia e um aumento do conforto.

E assim sucessivamente, os edifícios podem-se ir equipando de pequenos automatismos independentes entre eles que iram respondendo às diferentes necessidades de controlo. O problema desta opção é que cada tipo de automatismos inserido tem sua própria filosofia de funcionamento e sua cablagem independente e todos eles costumam ser incompatíveis entre si. Como dissemos nos exemplos anteriores dificilmente poderemos conseguir que o mesmo botão de pressão da persiana também será capaz de acender as luz controlada pelo detector de movimento.

Pequenos sistemas de controlo (via rádio ou similares)

Quando desejamos integrar diferentes funções de controlo na instalação, deixa de ser recomendável utilizar soluções convencionais ou pequenos automatismos, uma vez que costumam ser incompatíveis entre si, complicam a instalação e no fim não cumprem as funções desejadas. Nestes casos devemos pensar em utilizar um sistema de controlo. Esses sistemas têm a vantagem de que já foram criados para integrar diferentes funções, todas elas com a mesma cablagem meio de transmissão e com uma mesma filosofia. Tornam possível, de maneira geral, a integração de funções de iluminação, controlo de persianas, detecção de presença, etc., dentro de um mesmo protocolo de comunicação.

Nesta área está se implementando significativamente as tecnologias baseadas na transmissão via rádio. Apontam uma boa solução especialmente em obras de reabilitação ou actualização de instalações, pois querem pouca cablagem e costuma-se aproveitar a já existente. Além disso a sua colocação em serviço é praticamente em modo plu&play pois está ao alcance de qualquer instalador, sem necessidade de uma especialização. Proporcionam também um alto grau de flexibilidade diante de futuras modificações de usos ou ampliações. Neste sentido o sistema via rádio KNX/EIB aponta boas soluções para controlo de iluminação, permitindo o controlo remoto de luz e também a sua regulação, comandos À distância e detecção de movimento. Todo isso com muito pouca cablagem, dado que os comandos emissores são todos via rádio. Estes existem na versão de comando portátil e também na versão para caixa universal e inclusive de superfície.

No mesmo comando pode também integrar o controlo de persianas, permitindo facilmente o accionamento local ou por comando à distância e a centralização. Este sistema de controlo via rádio permite a gravação e posterior reprodução de até cinco cenários de ambientes, cada um dos quais podendo participar um numero ilimitado de accionamentos, luzes e persianas. Trata-se, pois, de uma solução simples e bem integrada, que permite dotar o edifício de uma certa automatização para várias funções.

Sistemas bus (KNX/EIB)

Em muitos casos pretende-se um elevado nível de automatização tornando-se necessária uma tecnologia capaz de transmitir uma grande quantidade de informação de forma fiável. Trata-se de instalações primordialmente em edifícios com um elevado nível de funcionalidade nas instalações. Nesta situação começa a não ser aconselhável o uso de pequenos sistemas de controlo, dado que geralmente têm limitações que os impedem de chegar a este níveis de funcionalidade. Aqui pode ser conveniente a aplicação da tecnologia mais potente, capaz de responder e gerir um grande número de variáveis.

Neste nível de automatização o mercado oferece muito menos alternativas que as anteriores e uma vez mais há que fazer um estudo detalhado antes de decidir por uma determinada opção. As tecnologias mais modernas estão já todas baseadas em sistema de bus de comunicação, que oferecem soluções descentralizadas, com as vantagens que elas oferecem:

• Simplificação da cablagem de controlo;

  Independência entre os distintos componentes da instalação;

• Maior grau de fiabilidade;

• Flexibilidade e facilidade de ampliação;

• Redução de custos de instalação e manutenção;

• Toda a informação disponível em qualquer ponto do sistema.

Dentro de esta clara tendência, o mercado está a optar cada vez mais por soluções standard, que oferecem muito mais segurança e uma ampla gamo de produto. O sistema KNX/EIB oferece uma solução de bus descentralizado e está de acordo com um protocolo standard.

O sistema KNX/EIB está baseado numa topologia descentralizada, na qual sensores e actuadores comunicam entre si através de um par entrançado de baixa tensão se segurança, 24V. Este par proporciona a alimentação para a electrónica dos vários componentes e também transmite a informação entre eles. Cada componente do sistema está dotado de um acoplador de bus, BCU. Quando se acciona qualquer dos botões, envia-se um telegrama ao bus com uma codificação determinada, que é composta basicamente dos dados a transmitir e a direcção do destinatário. Este telegrama será recebido por todos os actuadores do sistema, mas somente o que tiver a direcção do destinatário será o que executa a ordem que vem prescrita. Assim, não é necessário instalar nenhum tipo de elemento central, porque a comunicação é feita entre sensores e actuadores.

Este sistema capaz de direccionar mais de 11.500 componentes no seu estado básico, sendo ampliável até multiplicar esse valor por quatro. Cada um dos componentes pode dispor de vários canais, pelo que estamos perante um sistema modular de grande potencialidade. A programação do sistema é efectuada através do software ETS, que é e válido para todos os fabricantes, o que simplifica significativamente a tarefa de colocação em serviço, se utilizam componente de diversas marcas. Cada fabricante certifica os seus produtos através da associação Konnex, obtendo assim o selo KNX/EIB que garante a perfeita compatibilidade desse componente com todos os aqueles que existem no mercado.

Comparativo instalação convenciona / instalação KNX/EIB

Relativamente a uma instalação convencional o sistema KNX/EIB oferece as seguintes vantagens:

• Redução da linha de 220 V AC a favor de uma linha de baixa tensão de segurança de 24 V, isto implica, entre outra coisas, uma redução do perigo de incêndio, um aumento de segurança da instalação e uma diminuição da radiação electromagnética;

• Maior simplicidade da instalação. Acaba-se com os complexos emaranhados de cabos eléctricos que necessitam os comutadores, inversores, etc. todos os botões são ligados aos dois fios do bus e a relação entre estes e os actuadores define-se através do software.

• Facilidade nas ampliações e flexibilidade. Uma instalação convencional permite poucas alterações e necessita sempre de alterar a cablagem perante ampliações ou modificações do uso. Uma instalação do tipo bus permite modificar o seu uso somente com uma reprogramação de alguns componentes e as ampliações são geralmente simples de levar a cabo.

Como inconveniente pode-se citar que os componentes são mais caros, logicamente, que os mecanismos convencionais.

A associação EIBA – Konnex

O sistema EIB surgiu em finais dos anos oitenta, a raiz da ideia de vários fabricantes alemães era de criar um protocolo standard para um sistema de controlo, ao qual se poderiam acrescentar posteriormente outros fabricantes. Esta ideia deu lugar à criação da associação EIBA, cuja sede instalou-se em Bruxelas para dar um carácter mais europeu a esta ideia.

A associação EIBA tinha várias tarefas definidas, entre as quais destacavam-se:

• Criação, desenvolvimento e actualização do software ETS, que é a ferramenta de programação que utilizariam todos os fabricantes aderentes a este protocolo;

• Garantir a compatibilidade de todos os produtos entre diferentes fabricantes;

• Difundir, promover e fomentar o uso do sistema EIB em diferentes países;

• Dirigir a formação na tecnologia.

A tecnologia EIB foi-se desenvolvendo e estendendo progressivamente a vários países. No ano de 1997 deu-se um passo para a estandardização do sistema. Um acordo entre as três tecnologias mais desenvolvidas até ao momento na Europa: o EIB, o Batibus e o EHS, deu lugar à criação da associação Konnex, também com sede em Bruxelas. A partir desse momento começa o chamado “processo de convergência” cuja meta principal é desenvolver as interfaces de comunicação necessárias entre ambos os sistemas, para torná-los totalmente compatíveis entre si. Assim nasceu o sistema KNX, o sistema EIB disponha basicamente dos meios de transmissão: o par entrançado e a corrente portadora. A partir daí, acrescenta-se ao protocolo KNX outro par entrançado, que provêm do Batibus, uma nova portadora de corrente, do EHS e por ultimo um meio de transmissão por rádio, completando assim os 5 meios de transmissão que oferece hoje em dia o sistema KNX.

Este processo de convergência deu lugar a um protocolo de cooperação entre a associação Konnex e a CENELEC, que é o organismo que se encarrega de redigir as normas europeias EN. Fruto desta cooperação foi criada a norma EN 50090, que é a primeira norma que regula as instalações automatizadas em edifícios. O sistema KNX é parte integrante dessa norma, pelo que se pode dizer que este sistema é o primeiro que está sustentado por uma norma internacional. Isto constitui um recurso muito importante, dado que qualquer projectista que trabalhe com o sistema KNX sabe que o seu projecto está sustentado por uma norma.

Aplicação em edifícios residenciais

Em continuação toma-se por base de estudo um pequeno edifício residencial com dois quartos, duas instalações sanitárias, um salão, cozinha e terraço. Naturalmente, as funções descritas s seguir pode ser extrapolada para edifícios maiores.

Controlo de iluminação em edifícios residenciais. A iluminação é a segunda fonte de consumo de energia eléctrica num edifício. Trata-se de conseguir as maiores cotas de conforto, com o mínimo de consumo de energia possível. Neste aspecto, o sistema KNX/EIB oferece as seguintes funções:

• Desligar a iluminação com comando centralizado desde um ou vários pontos;

• Controlo por comando à distância para accionamento e regulação;

• Ligação automática da luz por detecção de movimentos em corredores, vestíbulos, escadas e zona de passagem;

• Controlo de cenários de ambiente na sala de estar e jantar;

• Ligação da luz exterior por sensor crepuscular e/ou programador horário.

Controlo de persianas e todos em edifícios residenciais. O uso de motores em persianas está cada vez mais divulgado, sendo um elemento muito comum em edifícios residenciais de médio e grande tamanho. Importância especial adquire a motorização dos toldos, onde um adequado controlo por contribuir para um maior nível de conforto. Ao mesmo tempo que se aumenta a segurança, evitando a destruição do toldo na caso de fortes rajadas de vento. Evidentemente, uma correcta protecção solar também contribui a um melhor aproveitamento da energia necessária para obter uma adequada temperatura de conforto dentro do edifício. Por exemplo, se através de um sensor de luminosidade captamos os momentos de maior insolação do dia, durante o Inverno pode-se fazer subir a persiana que aqueça o interior do edifício e no verão tudo ao contrário. As funções gerais a realizar são:

• Controlo centralizado das persianas desde um ou vários pontos;

• Controlo por comando à distância;

• Participação em cenários de ambiente;

• Controlo automático por sensor crepuscular, de luminosidade e/ou programador horário;

• Controlo por módulo telefónico.

Controlo de climatização. O aquecimento e o ar condicionado são os primeiros consumidores de energia de um edifício, e também um dos principais responsáveis pelo conforto. Neste caso, o sistema KNX/EIB dispõe de controladores muito avançados, através dos quais se pode realizar um controlo de climatização tão avançado com aqueles que proporcionam a maioria dos sistemas proprietários de climatização que existem no mercado. Com a vantagem de a climatização se encontra integrada com o resto das instalações do edifício. Entre outras podem-se realizar as seguintes funções:

• Termóstato digital controlo PI, aquecimento e refrigeração;

• Ligação/desligação central e por módulo telefónico;

• Vários modos de funcionamento;

• Estética de acordo com restantes mecanismos;

• Display iluminado.

Controlo de alarmes técnicos e de intrusão. O sistema permite integrar todo o controlo de fugas de água, gás, etc, cortando automaticamente os respectivos fornecimentos e enviando um aviso por módulo telefónico. No entanto já existem no mercado centrais de alarme com ligação directa ao sistema KNX/EIB, com capacidade de dar alarmes com os protocolos estandardizados pelas centrais receptoras de alarmes.

Visualização e controlo remoto. Grande parte dos fabricantes que aderiram ao protocolo oferece, nos seus catálogos, elementos e programas de visualização para o sistema KNX/EIB, que permitem a monitorização e controlo central da instalação desde um ou vários pontos. Alguns dos programas de visualização permitem o controlo da instalação via internet.

Análise dos custos

Chegados a este ponto, é necessário abordar a questão do orçamento, que é um assunto sempre determinante na hora empreender qualquer tipo de instalação automatizada.

É frequente estabelecer comparações entre o custo dos materiais e uma instalação convencional e uma instalação equipada com o sistema KNX/WIB. Também é muito frequente estabelecer proporções de preços em função do tamanho da instalação. Qualquer estimativa resultante desses planos será inadequada se não se tem em conta um factor que neste caso é determinante: as funções a realizarem.

Se a instalação de iluminação, por exemplo, não tiver mais funcionalidades que meramente a de apagar e acender as luzes, então estima-se que o custo de uma instalação com KNX/EIB, passa aproximadamente em 30% a da convencional. Está claro, que para uma mesma funcionalidade, não tem sentido fazer esta inversão em automação.

Agora sim, simplesmente com acrescentar a funcionalidade de um desligar geral das luzes desde um botão, o custo da instalação convencional já se iguala à da instalação com KNX/EIB. Isto sucede porque, uma vez instalado o sistema, podemos aumentar a funcionalidade da instalação, com muito pouco aumento de custo. Ao contrário, com uma instalação convencional, embora a inversão inicial seja mais baixa, qualquer pequeno aumento de funcionalidade implica custos importantes.

Conclusão

Como se disse no início, a grande quantidade de soluções e sistemas de domótica existentes no mercado, fazem com que a decisão para o projecto seja ligeiramente difícil, pelo que é necessário conhecer as vantagens que oferece cada um para puder decidir. O sistema KNX/EIB oferece uma solução descentralizada e compatível entre mais de 100 fabricantes do mercado europeu. Além disso é o único que actualmente se adapta a norma europeia que existe a este respeito. O alto nível de desenvolvimento e o grande numero de soluções que oferece fazem-no apto para praticamente qualquer tipo de edifício residencial e terciário. Unicamente é necessária uma reflexão prévia focalizada a determinar que funcionalidade quer dar à instalação e a partir dai estudar se o custo resultante é atingível ou não pelo proprietário.

(http://www.knx.org/pt/knx/edificios-comerciais/ )

(http://www.knx.org/pt/knx/edificios-residenciais/ )

O KNX é a fundação para todas as aplicações para a domótica:

KNX é controlo de Iluminação

• Controlo Central de iluminação de casa e do jardim.
• Possibilidade de escolha de diferentes cenários de iluminação ou de dimming.

KNX é controlo de Estores e Persianas

• O controlo de persianas e estores tem em conta o vento, a luminosidade e a chuva.
• Possibilidade de realizar o controlo de persianas e estores através programação horária.

KNX é controlo de Aquecimento, Ventilação e Ar Condicionado

• Controlo automático e optimizado de aquecimento de acordo com a utilização do quarto ou das necessidades dos residentes.
• As janelas são abertas de acordo com os requisitos.
• O sistema de ventilação reage à presença de pessoas no quarto.

KNX é controlo de Audio/Video

• Controlo remoto de música em qualquer parte da casa.
• Controlo remoto para cada quarto individualmente.

KNX é Operação e Visualização

• Apresentação e operação de todos os sistemas da casa através de um paínel táctil mural.
• Fácil visualização e integração de sistemas áudio e câmaras.

KNX é Segurança e Conforto

• Reporta janelas e portas abertas ou partidas e abertas, assaltos, detectores de fumo, etc…
• Câmara para monitorizar a entrada
• Possibilidade de acender automáticamente toda a iluminação de casa como directo dissuador de potenciais assaltos (modo de pânico)
• Simulação de casa ocupada por controlo de iluminação e estores através de temporização

O KNX é um acordo entre um largo número de fabricantes que desenvolveram uma estrutura de bus aberta, com o qual todos os sistemas da casa podem ser regulados, ligados e controlados

Assim que investir no KNX, irá investir em:

Quer investir no futuro? Invista no KNX!
